اگزاست فن فشار مثبت: راهنمای فنی و خرید تخصصی
مرجع طراحی، استعلام قیمت و نصب سیستمهای فشار مثبت ساختمان و صنعت با ایروفن
چرا انتخاب صحیح اگزاست فن فشار مثبت اهمیت دارد؟
در مهندسی ایمنی حریق، اگزاست فن فشار مثبت صرفاً یک قطعه مکانیکی نیست؛ بلکه بهدرستی میتوان آن را «ریهی سیستم ایمنی ساختمان» دانست. هنگام بروز حریق در یک واحد مسکونی، تجاری یا سوله صنعتی، دود با سرعتی بسیار بالا ـ گاه چندین متر بر ثانیه ـ در فضاهای مشاع گسترش مییابد. بررسیهای ایمنی نشان میدهد که بیش از ۷۰ درصد تلفات جانی در آتشسوزیها نه بهدلیل شعله، بلکه در اثر استنشاق دود و گازهای سمی رخ میدهد.
در همین راستا، کارشناسان ایروفن با تکیه بر یک مطالعه میدانی و تحلیلی گسترده، عملکرد سیستمهای فشار مثبت را در ۱۰۰ پروژه ساختمانی مسکونی، تجاری و صنعتی مورد بررسی قرار دادند. نتیجه این تحقیق نشان داد که در پروژههایی که از اگزاست فن فشار مثبت استاندارد و مهندسیشده استفاده شده، نفوذ دود به راهپلهها و مسیرهای خروج اضطراری بهطور محسوسی کاهش یافته و زمان تخلیه ایمن ساختمان افزایش پیدا کرده است.
این بررسیها همچنین تأکید میکند که انتخاب نادرست اگزاست فن فشار مثبت صنعتی میتواند فاجعهآفرین باشد؛ چراکه فشار کمتر از حد استاندارد، امکان نفوذ دود به راههای فرار را فراهم میکند و فشار بیش از حد نیز باعث میشود دربهای خروج اضطراری بهدلیل اختلاف فشار زیاد، بهسختی یا اصلاً باز نشوند. بر اساس نتایج این ۱۰۰ پروژه، محدوده ایمن عملکرد سیستم فشار مثبت، اختلاف فشار ۲۵ تا ۵۰ پاسکال است؛ محدودهای که محصولات منتخب ایروفن دقیقاً در آن طراحی و تنظیم شدهاند.
اگزاست فن فشار مثبت ارائهشده در ایروفن، حاصل همین تحقیقات میدانی و ارزیابیهای دقیق فنی است و بهگونهای انتخاب شده که جریان هوای بهینه، تهویه مؤثر و حداکثر ایمنی را در فضاهای حساس و صنعتی تضمین کند. افزون بر ایمنی، نتایج این مطالعات نشان داد که دوام عملکرد در شرایط محیطی سخت ـ مانند رطوبت بالا، گرمای شدید و گردوغبار ـ نقش حیاتی در موفقیت سیستم دارد. به همین دلیل، استانداردسازی قطعات، کیفیت یاتاقانها و اطمینان از پایداری مدار الکتریکی، در ایروفن بهعنوان یک اصل غیرقابلچشمپوشی دنبال میشود؛ تا سیستم تهویه دقیقاً در لحظهای که جان انسانها به آن وابسته است، بدون خطا عمل کند.
📊 بر اساس نتایج (NIST) National Institute of Standards and Technology در سناریوهای تهویهای که بهدرستی طراحی و اجرا شدهاند، بهکارگیری تهویه با فشار مثبت موجب بهبود سریعتر دید، و در بسیاری از موارد باعث کاهش دمای داخل سازه میشود؛ موضوعی که شرایط داخلی را برای تخلیه ایمن ساکنان و انجام مؤثر عملیات اطفای حریق بهمراتب مطلوبتر میسازد.
فن فشار مثبت چیست و چه کاربردی دارد؟
فن فشار مثبت چیست؟ سیستم فشار مثبت (Positive Pressure Ventilation) مکانیزمی است که طی آن، هوای تمیز بیرون توسط یک فن قدرتمند به داخل فضای هدف (مانند راه پله، چاهک آسانسور یا اتاقهای تمیز) دمیده میشود. این کار باعث ایجاد فشار استاتیکی بالاتر از فشار اتمسفر در آن فضا میشود.
در واقع، اگزاست فن با فشار مثبت با ایجاد یک "سد هوایی"، اجازه نمیدهد هوای آلوده یا دود از محیطی با فشار کمتر به محیط تحت فشار وارد شود. این مکانیزم در موارد زیر حیاتی است:
- راهپلههای فرار: ایجاد مسیر امن برای خروج ساکنین و ورود نیروهای آتشنشان.
- اتاقهای تمیز (Clean Rooms): در صنایع داروسازی و میکروالکترونیک برای جلوگیری از ورود ذرات معلق.
- پناهگاهها: ممانعت از ورود گازهای شیمیایی یا بیولوژیکی.
تفاوت اگزاست فن فشار مثبت با اگزاست فنهای معمولی در این است که فنهای معمولی وظیفه مکش (Extraction) را دارند، اما فنهای فشار مثبت وظیفه تزریق (Injection) هوای تازه را بر عهده دارند.
معیارهای کلیدی برای انتخاب اگزاست فن فشار مثبت مناسب
برای مهندسین ناظر و کارفرمایان، استعلام قیمت فن فشار مثبت آتش نشانی و قیمت فن فشار مثبت راه پله اولین قدم است، اما نباید آخرین قدم باشد. فاکتورهای فنی زیر تعیینکننده قیمت و کارایی نهایی هستند:
| فاکتور فنی | تاثیر بر قیمت و عملکرد |
|---|---|
| دبی یا هوادهی (CFM/CMH) | هرچه تعداد طبقات بیشتر باشد، نیاز به دبی بالاتر و در نتیجه موتور قدرتمندتری است که قیمت را افزایش میدهد. |
| متریال بدنه | ورق گالوانیزه گرم با ضخامت بالا در برابر خوردگی مقاوم است. محصولات ایروفن از بهترین متریال ساخته میشوند. |
| آپشنهای کنترلی | مجهز بودن به سنسور فشار (Pressure Sensor) و درایو تغییر فرکانس (VFD) باعث هوشمندی سیستم میشود. |
| صدای تولیدی (Noise) | استفاده از عایقهای صوتی و بالانس دقیق پروانه باعث کاهش صدا در فن تهویه با فشار مثبت میشود. |
⚙️ ویژگیهای اگزاست فن فشار مثبت
انواع اگزاست فن حلزونی فشار مثبت، بهویژه محصولات مهندسیشده در ایروفن، با تکیه بر تکنولوژی روز و استانداردهای سیالات طراحی میشوند. از بارزترین ویژگیهای اگزاست فن فشار مثبت میتوان به بهرهگیری از الکتروموتورهای کلاس IE3 با راندمان فوقالعاده و قابلیت اتصال به درایوهای فرکانس متغیر (VFD) اشاره کرد. این ویژگی، امکان کنترل هوشمند دور موتور را بر اساس دیتای لحظهای دریافتی از سنسورهای اختلاف فشار فراهم میکند. پروانههای این فنها (عموماً از نوع بکوارد) با بالانس استاتیک و دینامیک بسیار دقیق تولید میشوند که لرزش مکانیکی و نویز آکوستیک را به حداقل میرساند. علاوه بر این، ساختار بدنه از جنس ورق گالوانیزه گرم با ضخامت مهندسیشده و پوششهای رنگ الکترواستاتیک، تابآوری دستگاه را در شرایط جوی سخت و دماهای بالای ناشی از حریق تضمین میکند. تعبیه دمپرهای ثقلی اتوماتیک و گارد محافظ، از دیگر مشخصات فنی این تجهیزات حیاتی به شمار میرود.
🛡️ مزایای اگزاست فن فشار مثبت
نصب اصولی این سیستمها، مزایای بیبدیلی در ارتقای سطح ایمنی جان (Life Safety) در سازهها دارد. مهمترین مزایای اگزاست فن فشار مثبت، ایجاد یک «سد هوایی» نامرئی اما بسیار قدرتمند است که از ورود گازهای سمی، مونوکسید کربن و دود غلیظ به مسیرهای خروج اضطراری و راهپلهها جلوگیری میکند؛ این امر زمان طلایی فرار ساکنین را به شکل چشمگیری افزایش میدهد. از سوی دیگر، با پاکسازی مسیر، دید کافی و هوای تنفسی مطلوب برای تیمهای عملیاتی آتشنشانی جهت نفوذ سریع به قلب حریق فراهم میگردد. خنثیسازی پدیده خطرناک دودکشی (Stack Effect) در چاهک آسانسورها، تطابق کامل با استانداردهای سختگیرانه NFPA و الزامات سازمان آتشنشانی، و قابلیت یکپارچهسازی کامل با سیستم اعلام حریق هوشمند (BMS) ساختمان، از دیگر ارزشهای افزودهای است که این سیستمها برای پروژههای مدرن ساختمانی و صنعتی به ارمغان میآورند.
⚠️ معایب اگزاست فن فشار مثبت (چالشهای طراحی)
با وجود حیاتی بودن این تجهیزات، اگر فرآیند محاسبه و انتخاب بهدرستی انجام نشود، با چالشها و معایب اگزاست فن فشار مثبت روبهرو خواهیم شد. بزرگترین خطر، پدیده «فشار بیش از حد» (Over-pressurization) است؛ اگر ظرفیت فن فراتر از نیاز محاسباتی باشد، نیروی لازم برای باز کردن دربهای خروج اضطراری به قدری افزایش مییابد که کودکان یا افراد سالمند قادر به باز کردن آنها نخواهند بود و در طبقات حبس میشوند. از سوی دیگر، ابعاد نسبتاً بزرگ دستگاه و کانالکشیهای قطور آن، نیازمند تخصیص فضای معماری قابلتوجهی در داکتها و پشتبام است. هزینههای اولیه نصب، نیاز به نگهداری دورهای تخصصی (بررسی تسمهها، یاتاقانها و کالیبراسیون سنسورها) و تولید صدای بالا در مدلهای فاقد عایق صوتی (سایلنسر)، از محدودیتهایی است که مهندسین طراح باید با مشاوره گرفتن از برندهای معتبری چون ایروفن، اثرات آنها را به حداقل برسانند.
مقایسه مدلهای پرکاربرد اگزاست فن فشار مثبت
هر پروژه نیاز به راهکار خاص خود دارد. در اینجا سه مدل اصلی را بررسی میکنیم:
الف) اگزاست فن سانتریفیوژ (Centrifugal Fan)
انواع اگزاست فن سانتریفیوژ برای جابجایی هوا در فشارهای بالا طراحی شدهاند. اگر ساختمان شما بیش از ۱۰ طبقه است و دستگاه روی پشتبام قرار دارد، این مدل بهترین انتخاب است. پروانههای عقبزن (Backward Curved) در این فنها بازدهی انرژی بالایی دارند و صدای کمتری تولید میکنند. در مدلهای فشار بالا، استفاده از پولیهای مخروطی (Taper Lock) و تسمههای ضد الکتریسیته ساکن، ضریب اطمینان انتقال گشتاور را در شرایط اضطراری دوچندان میکند. همچنین، بهرهگیری از تکنولوژی برش لیزری CNC در ساخت بدنه، از هرگونه نشت هوا (Air Leakage) جلوگیری کرده و با حذف آشفتگیهای جریانی، راندمان کلی سیستم را طبق استاندارد AMCA به حداکثر میرساند تا پایداری فشار در دورهای عملیاتی بالا تضمین شود.
ب) اگزاست فن پشت بامی (Rooftop Fan)
مدلهای اگزاست فن پشت بامی شرکت ایروفن مجهز به کلاهک بارانگیر و توری محافظ پرنده هستند. این فنها به دلیل عدم اشغال فضای مفید داخل ساختمان، محبوبیت زیادی در پروژههای اداری و تجاری دارند. علاوه بر این، طراحی آئرودینامیک پروانهها بهگونهای است که هنگام وزش بادهای شدید بام، افت فشار استاتیک رخ نمیدهد. شاسیکشی مهندسیشده و کاربرد لرزهگیرهای پیشرفته در محصولات ایروفن، مانع انتقال ارتعاش و نویز به طبقات زیرین میشود. از سوی دیگر، تعبیه دریچههای دسترسی لولایی، سرویس و نگهداری دورهای الکتروموتور را برای تکنسینها بسیار ایمن و سریع میسازد. در نهایت، پوشش رنگهای صنعتی مقاوم در برابر اشعه UV، طول عمر مفید و پایداری عملکرد این دستگاهها را در سختترین اقلیمها کاملاً تضمین میکند.

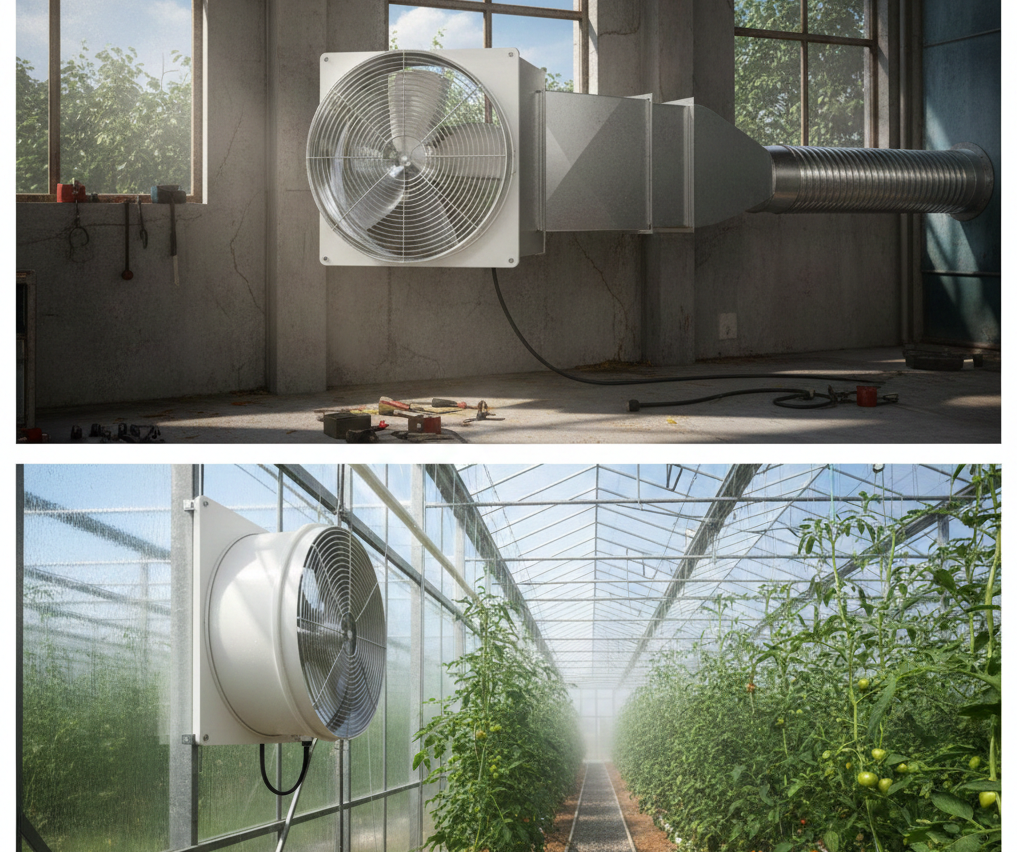

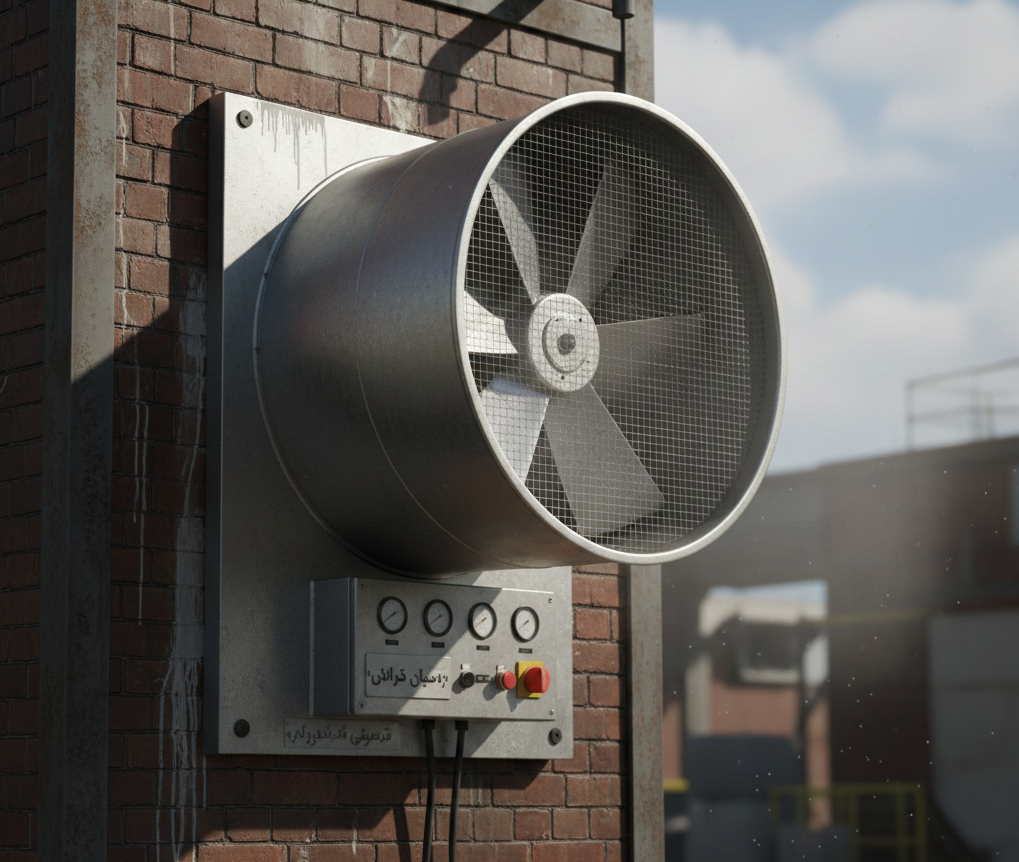

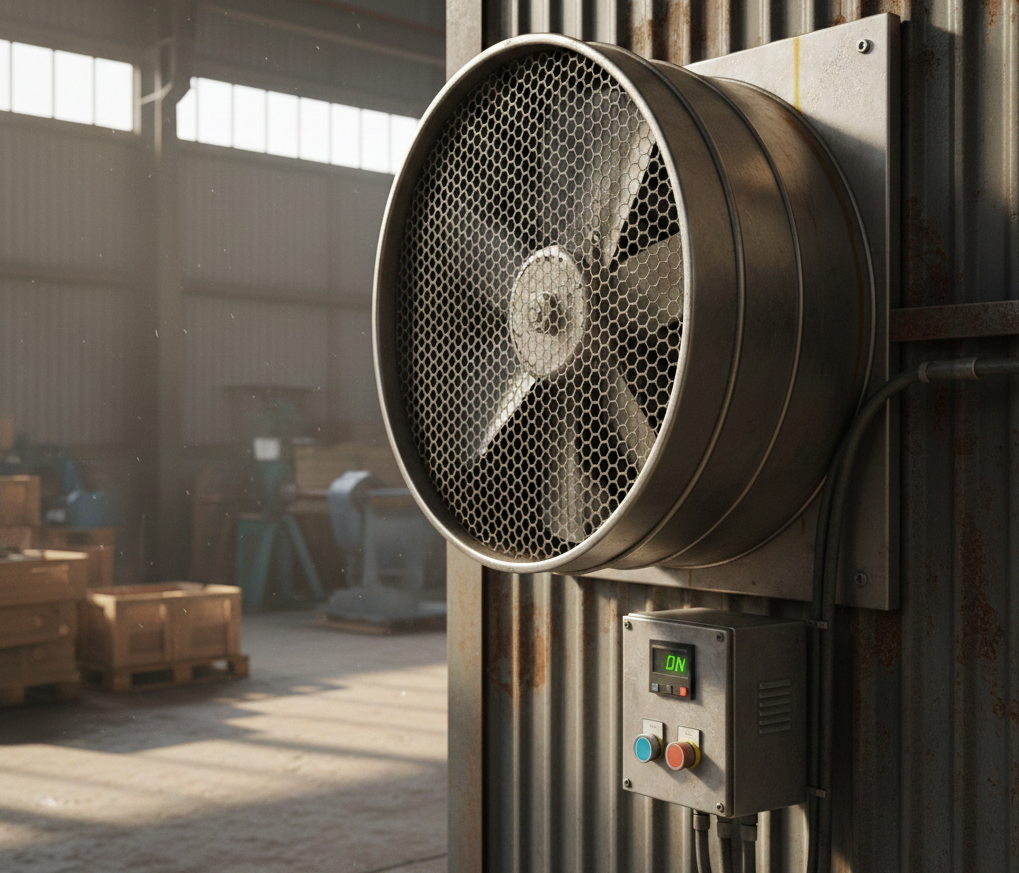

ج) اگزاست فن دیواری (Wall-Mounted)
در پروژههای صنعتی کوچک یا پارکینگهایی که امکان نصب روی سقف وجود ندارد، اگزاست فن دیواری گزینه مناسبی است. این مدلها با نام هواکش آکسیال دیواری هم نامیده می شوند و مستقیماً روی دیوارهای خارجی نصب شده و هوای تازه را به داخل تزریق میکنند. این فنها مجهز به لوورهای آلومینیومی شاتردار و دمپرهای اتوماتیک هستند که تنها هنگام فعالیت سیستم باز شده و در زمان استندبای، از نفوذ گردوغبار، حشرات و هدررفت انرژی جلوگیری میکنند. بهرهگیری از الکتروموتورهای اکسترنال روتور (External Rotor) در این تیپ، علاوه بر کاهش ابعاد کلی دستگاه، فرآیند خنککاری سیمپیچ را با جریان هوای عبوری تسهیل کرده و تداوم عملکرد سیستم را در محیطهای صنعتی با دمای بالا و شرایط کاری مداوم تضمین میکند. همچنین بدنه این محصولات با پوشش رنگ پودری الکترواستاتیک در برابر خوردگی و رطوبت کاملاً مقاومسازی شده است.
بازدهی مصرف انرژی و استانداردهای نوین
در گذشته، فنهای فشار مثبت به صورت تکسرعته و با حداکثر توان کار میکردند که باعث هدررفت انرژی و استهلاک بالا میشد. امروزه در ایروفن، ما از تکنولوژی موتورهای با راندمان IE3 و سیستمهای هوشمند استفاده میکنیم.
مزایای استفاده از اینورتر در اگزاست فن فشار مثبت صنعتی:
- جلوگیری از ضربه قوچ الکتریکی در هنگام استارت.
- تنظیم دقیق فشار بر اساس باز یا بسته بودن دربهای راه پله.
- کاهش هزینههای تعمیرات و نگهداری تا ۴۰ درصد.
انواع کاربرد فن فشار مثبت در صنایع مختلف
استفاده از فن تهویه با فشار مثبت تنها به راه پله محدود نمیشود. بیایید نگاهی دقیقتر به کاربردهای آن بیندازیم:
- صنایع نفت و گاز: در اتاقهای کنترل (Control Rooms) که در مجاورت واحدهای فرآیندی هستند، از فشار مثبت برای جلوگیری از ورود گازهای انفجاری استفاده میشود.
- بیمارستانها (اتاقهای ایزوله): برای محافظت از بیماران با سیستم ایمنی ضعیف، هوای اتاق باید فشار مثبتی نسبت به راهرو داشته باشد تا آلودگی وارد نشود.
- دیتا سنترها: جلوگیری از ورود گرد و غبار که دشمن تجهیزات حساس الکترونیکی است، توسط اگزاست فن فشار مثبت صنعتی انجام میشود.
- آتشنشانی (تخلیه دود): تزریق هوای تازه به چاهک آسانسور برای جلوگیری از اثر دودکشی (Stack Effect).
قیمت اگزاست فن فشار مثبت
بسیاری از مشتریان میپرسند: قیمت اگزاست فن سانتریفیوژ چقدر است؟ پاسخ این سوال به "فشار استاتیک کل" پروژه شما بستگی دارد. اگر سیستم دارای کانالکشیهای طولانی و پرپیچ و خم باشد، شما نیاز به یک فن سانتریفیوژ فشار بالا دارید که قیمتی متفاوت از مدلهای اکسیال ساده دارد. برای استعلام دقیق، با واحد فروش ایروفن در تماس باشید.
نکات طلایی در خرید فن فشار مثبت و طریقه نصب
نصب اشتباه میتواند کارایی سیستم را تا ۸۰ درصد کاهش دهد. در ادامه، چکلیست طریقه نصب فن فشار مثبت ارائه شده است:
✅ جانمایی صحیح: فن باید حداقل ۳ متر از هرگونه خروجی دود یا هواکش فاضلاب فاصله داشته باشد.
✅ کانالکشی: زانوها و انحناهای کانال باید طبق استانداردهای SMACNA طراحی شوند تا کمترین افت فشار را داشته باشند.
✅ دمپر ضد حریق: در مسیر خروجی فن باید از دمپرهای وزنی یا موتوری استفاده شود تا در صورت خاموش بودن فن، هوا به صورت معکوس جریان نیابد.
✅ دسترسی سرویس: فضای کافی برای تعویض تسمه یا روغنکاری موتور در اطراف دستگاه در نظر گرفته شود.
در وبسایت ایروفن ابعاد دقیق و جداول عملکردی را در بخش کاتالوگ فن فشار مثبت مشاهده و مقایسه کنید. کاتالوگهای ما شامل منحنیهای عملکرد (Performance Curves) هستند که به مهندسین در انتخاب دقیق کمک میکنند.
همین حالا امنیت پروژه خود را با ایروفن تضمین کنید!
ما در ایروفن با بیش از دو دهه تجربه در طراحی و تولید انواع اگزاست فن فشار مثبت صنعتی، آماده ارائه مشاوره رایگان و طراحی محاسباتی پروژههای شما هستیم.
سوالات متداول کاربران
۱. فن فشار مثبت مستقیم بهتر است یا شبکهای؟
در سیستم مستقیم، هوا از یک نقطه تزریق میشود (مناسب ساختمانهای زیر ۲۰ متر). در سیستم شبکهای یا چندتزریقی، هوای تازه در طبقات مختلف توزیع میشود که برای برجها ضروری است.
۲. آیا قیمت فن فشار مثبت راه پله شامل تابلوی فرمان هم میشود؟
در مجموعه ایروفن، بنا به درخواست مشتری، سیستم به صورت پکیج کامل (فن + تابلو برق هوشمند + سنسور فشار) یا به صورت مجزا ارائه میشود.
۳. برای محیطهای اسیدی کدام اگزاست فن دیواری پیشنهاد میشود؟
برای محیطهای خورنده، مدلهایی با پوشش اپوکسی یا بدنه استیل ضد زنگ (Stainless Steel) توصیه میگردد.
